投放站功能布局与尺寸方案

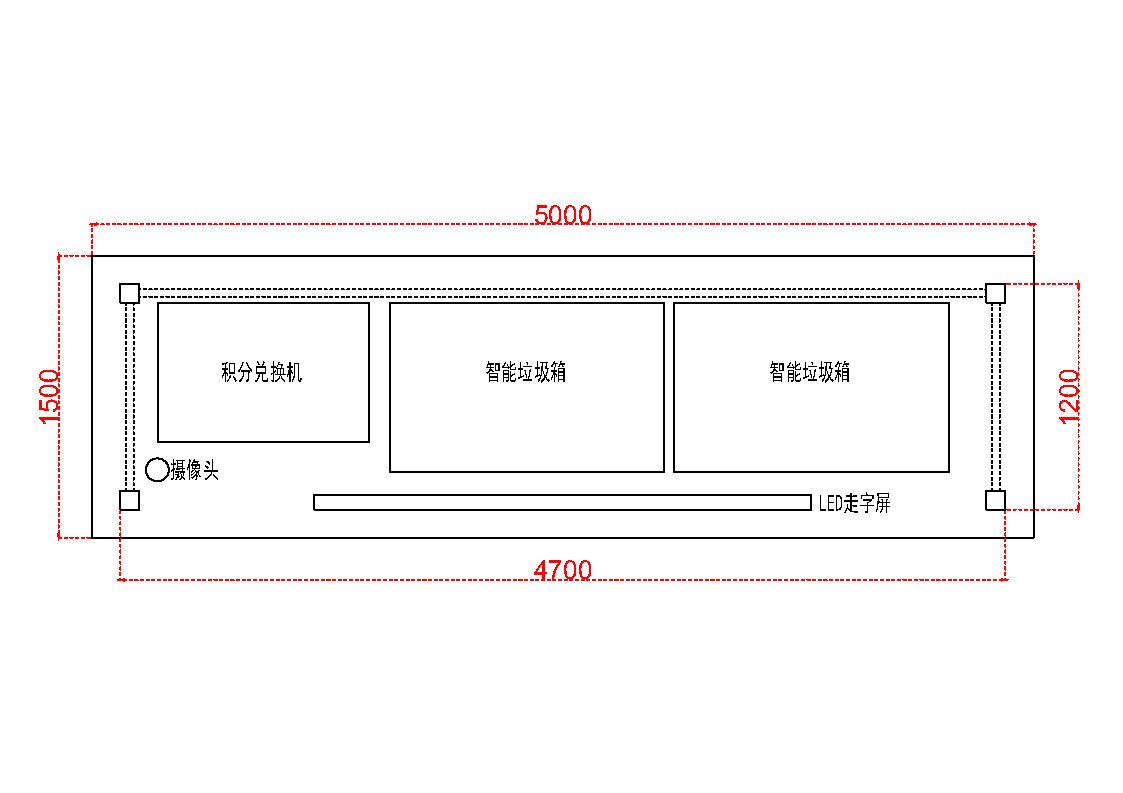

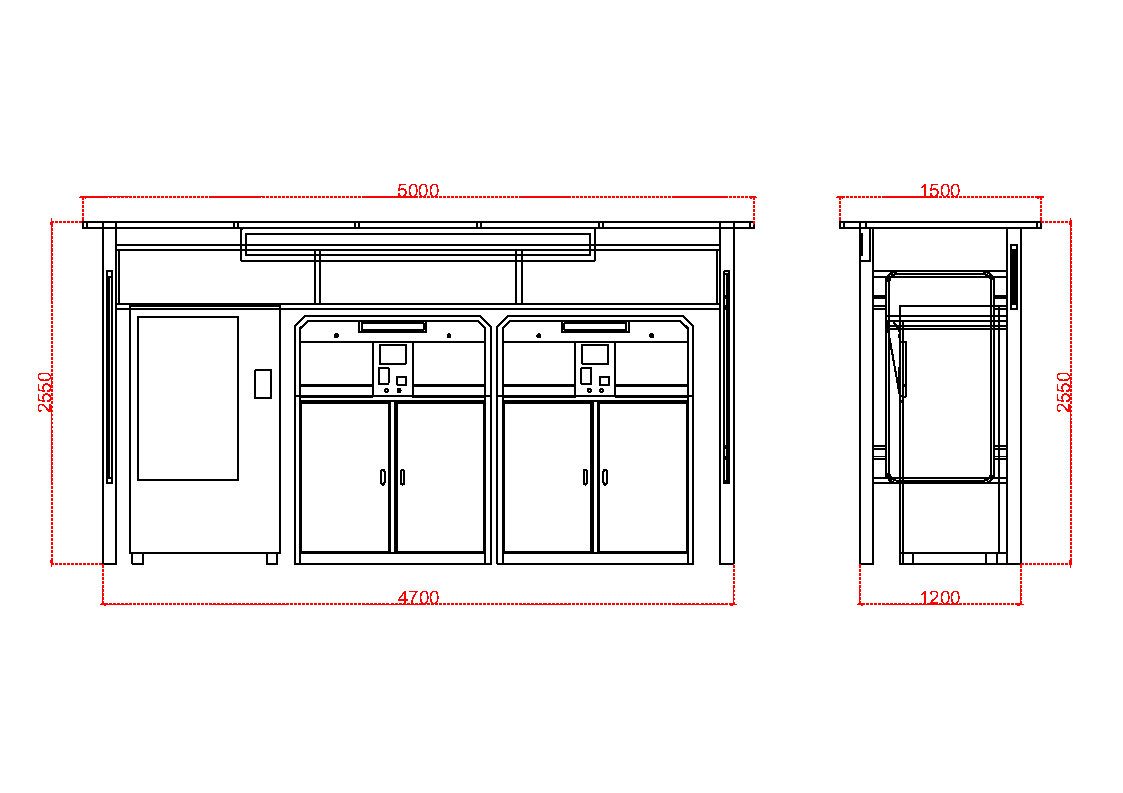

来自公司《智能垃圾箱房建设项目方案》的功能分布图与平面尺寸图，用于说明投放站的空间组织方式与工程接口。

尺寸与骨架

主骨架 80×80×2mm 镀锌方管，副骨架 40×80×1.5mm / 20×40×1.5mm 镀锌方管，内外墙 1.2mm 镀锌板喷塑墙板。平面尺寸可根据项目场地实际情况调整，工程图所标注尺寸为标准方案参考值。

施工组成

投放站建设分为三部分：场地基建、垃圾箱房建设、配套接电。整体流程为：

• 场地平整：清理投放点地面，处理排水与接电条件；
• 场地硬化：完成混凝土基础，保证箱体固定牢靠；
• 箱房现场拼装：主体到场后按图组装；
• 配套安装：监控、LED 屏、接电与设备联调；
• 清理保洁：箱房内外地表整体清理后交付。

接口预留

箱体柱脚焊接碳钢板并预留腰圆孔洞，与预埋件配合安装；接电、排水点位在方案阶段一次预留到位，避免二次开挖。

（本内容为公司项目方案资料演示。）
